Ländliche Elektrifizierung Senegal

Die folgenden Bilder zeigen Eindrücke aus der Arbeit im GTZ-Projekt
"Erprobung und Verbreitung photovoltaischer Anlagen im Senegal, 1986-1989".
Das Projekt wurde im Rahmen der Technischen Zusammenarbeit zwischen
der Bundesrepublik Deutschland und Senegal durchgeführt.

Diaoulé

Bild Senegal 1















Dorfstromversorgung für 1200 Menschen.

Fahrt von Dakar nach Diaoulé

Bild Senegal 2















Transport von Erdnüssen.

Fahrt über Land

Bild Senegal 3















Ein Affenbrotbaum oder Baobab in der Trockenzeit.

Ankunft in Diaoulé

Bild Senegal 4
































Chef du Village von Diaoulé.

Dorfstraße

Bild Senegal 5















Neugierige Kinder.

Bauplatz für die PV-Anlage

Bild Senegal 6















Auf diesem Gelände wird die PV-Anlage errichtet.

Vermessung des Geländes

Bild Senegal 7
































Festlegung der Grundstücksgrenzen.

Lehmgrube

Bild Senegal 8















Herstellung von traditionellen Lehmziegeln.
Der Lehm ist gut geeignet als Baustoff für die Gebäude der PV-Anlage.

Lehmziegelherstellung

Bild Senegal 9
































Ziegelpresse zur Ziegelherstellung.
Durch Beimischung von Zement entstehen sehr stabile Lehmziegel.

Lehmziegel für die PV-Anlage

Bild Senegal 10















Trocknung der Lehmziegel.

Baubeginn

Bild Senegal 11















Die Grundmauern stehen bereits.

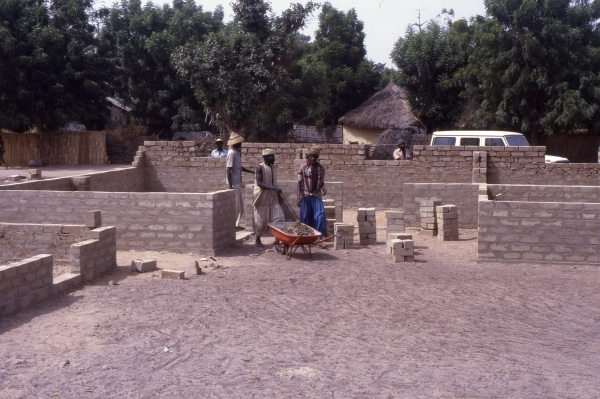

Baufortschritt

Bild Senegal 12















Die Wände werden hochgezogen.

Bau der Gewölbebögen

Bild Senegal 13















Während des Baus werden die Bögen durch eine Stützmauer getragen.

Gewölbebögen im Batterieraum

Bild Senegal 14















Die Gewölbebögen werden das Dach tragen.

Bau der Nebenräume

Bild Senegal 15















Auch die Nebenräume haben gewölbte Dächer.

Der Innenhof

Bild Senegal 16















Blick vom Dach des Hauptgebäudes.
Die Kuppeldächer bewirken ein angenehmes Raumklima auch bei großer Außentemperatur.

Das fertige Gebäude

Bild Senegal 17















Jetzt kann die Installation der PV-Anlage beginnen.

Bau der Gestelle in Dakar

Bild Senegal 18















Qualitätskontrolle der Gestelle beim Hersteller.

Kleine Panne auf der Fahrt zur Anlage

Bild Senegal 19















Hier werden Fachleute gebraucht.

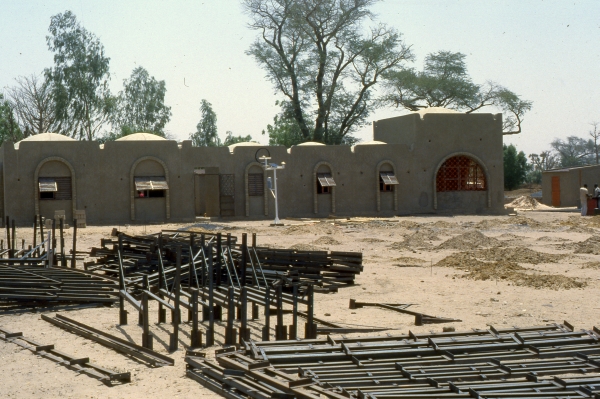

Lieferung der Gestelle

Bild Senegal 20















Das Material für die Gestelle ist angekommen.

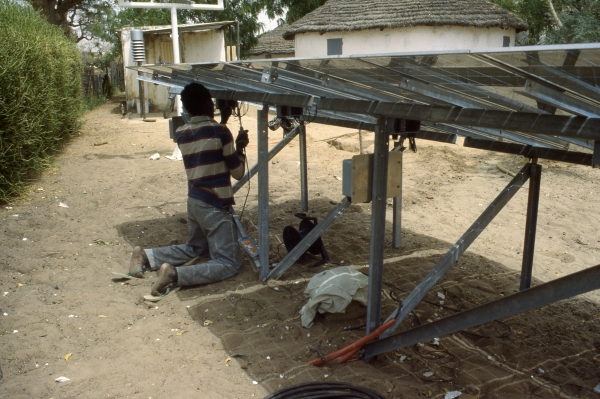

Montage der Gestelle

Bild Senegal 21















Die Gestelle werden weiß lackiert.

Generatorfeld

Bild Senegal 22















Blick auf den Generator von der Nordseite.

Der Boden unter dem Generator ist mit weißen Muscheln eingestreut.
Links sind Fundamente für zukünftige Erweiterungen schon vorbereitet.

Detail des Generators

Bild Senegal 23















In der Mitte sind die Deckel der Kabelkanäle zu sehen.

Gesamtansicht

Bild Senegal 24















In der Regenzeit wird die Umgebung zu einer grünen Parklandschaft.

Hauptschalter der Gleichstromseite

Bild Senegal 25
































Die Kabelstränge des Generatorfeldes werden zur Batterie geführt.

Batterieraum

Bild Senegal 26















Die Batterie besteht aus 150 Akkumulatorzellen (2V/690Ah).

Rückseite der Schaltschränke

Bild Senegal 27
































Laderegler und Wechselrichter benötigen eine gute Kühlung.

Frontseite der Schaltschränke

Bild Senegal 28















Von links nach rechts: Laderegler, Wechselrichter, Verteilung.

Messung der Generatorkennlinie

Bild Senegal 29















Kennlinienmessung mit kapazitiver Last.

Die Dimensionierung des benötigten optimalen Kondensators ist beschrieben im
Kapitel 3.4.2.1: Dynamik des Messvorgangs.

Aufbau des Dorfnetzes

Bild Senegal 30















Kontrolle der Verbindungen am Mast.

Freileitung in Diaoulé

Bild Senegal 31
































Typische Dorfstraße.

Teststand für Staubmessung

Bild Senegal 32















Vier unterschiedliche Reinigungsintervalle.
Täglich, wöchentlich, monatlich, nie.

Das Ergebnis des Langzeitexperiments ist beschrieben im
Kapitel 3.7: Verluste durch Staub-Belag.

Prototyp für Solar-Home-System

Bild Senegal 33















Laderegler, Batterie, Gestell und Lampe aus lokaler Produktion in Senegal.

Verkauf von Solar-Home-Systemen

Bild Senegal 34















Lagerraum eines Händlers auf dem Land.

Ein stolzer Besitzer

Bild Senegal 35















Solar-Home-System mit 6 PV-Modulen.

Detailansicht Laderegler

Bild Senegal 36















Laderegler aus lokaler Produktion.

Das Schaltbild des Ladereglers ist dargestellt im
Kapitel 4.3: Laderegler.

Umzäuntes Solar-Home-System

Bild Senegal 37















Der Zaun dient als Schutz vor knabbernden Ziegen.

Reinigungsaktion

Bild Senegal 38
































Regelmäßiges Staubwischen erhält den Energieertrag.

Installation am Gebäude

Bild Senegal 39
































Befestigung eines Moduls direkt an der Hauswand.

Gesundheitsstation Niakhar

Bild Senegal 40















Der Medizin-Kühlschrank stellt eine hohe Anforderung an die Verfügbarkeit der Stromversorgung.

PV-Generator mit 16 Modulen

Bild Senegal 41















Die Kühlkette für Impfstoffe und Blutproben muss eingehalten werden.

Batterieraum Niakhar

Bild Senegal 42
































Große Batterie für hohe Versorgungssicherheit.

Trinkwasserpumpe N'Dame

Bild Senegal 43















Alter Dorfbrunnen neben neuem Pumpenhaus.

PV-Generator N'Dame

Bild Senegal 44















Die Pumpe befindet sich im Pumpenhaus.
Das Wasser wird im Hochbehälter gespeichert.
